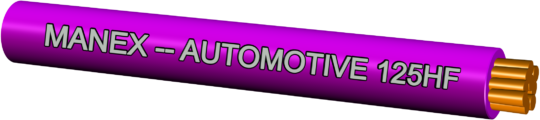

Automotive 125HF

Specyfikacja

Przewody samochodowe jednożyłowe, nisko napięciowe.

Przewody jednożyłowe, bezhalogenowe, przeznaczone do instalacji elektrycznej niskiego napięcia w pojazdach samochodowych.

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka (wg. ISO 6722-1)

Izolacja:
klasa C (wg ISO 6722-1) – bezhalogenowa

Temperatura pracy przewodów:
-40°C ÷ 125°C

Normy / Specyfikacje

NORMA: ISO 6722-1

Przewody spełniają wymagania Rozporządzenia REACH I Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Konstrukcja przewodnika Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
Ilość drutów Średnica pojedynczego drutu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
0,35 12 0,21 54,4 0,25 1,2 1,4
0,50 16 0,21 37,1 0,28 1,40 1,60
0,75 24 0,21 24,7 0,30 1,7 1,9
1,00 32 0,21 18,5 0,30 1,9 2,1
1,50 30 0,26 12,7 0,30 2,2 2,4
2,00 40 0,26 9,42 0,35 2,5 2,8
2,50 50 0,26 7,6 0,35 2,7 3,0
4,00 56 0,31 4,71 0,40 3,4 3,7
6,00 84 0,31 3,14 0,40 4,0 4,3
10,00 80 0,41 1,82 0,60 5,3 6,0
16,00 126 0,41 1,16 0,65 6,4 7,2
25,00 196 0,41 0,743 0,65 7,9 8,7
