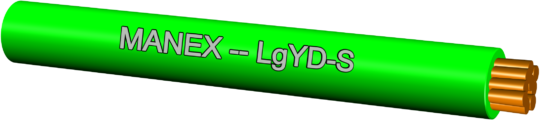

LgYd-S

Specyfikacja

Przewody samochodowe jednożyłowe, nisko napięciowe.

LgYd-S – przewód o żyle miedzianej wielodrutowej (L), giętkiej (g), o izolacji polwinitowej (Y), wzmocnionej (d), do pojazdów samochodowych (S)

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka

Izolacja:
PVC

Temperatura pracy przewodów:
-40°C ÷ 105°C

Normy / Specyfikacje

NORMA: PN-74/E-90181

Przewody spełniają wymagania Rozporządzenia REACH I Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Konstrukcja przewodnika Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
Ilość drutów Średnica pojedynczego drutu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
0,50 16 0,21 39,0 0,70 2,2 2,4
0,80 16 0,26 24,4 0,75 2,6 2,8
1,00 32 0,26 19,5 0,70 2,6 2,8
1,50 30 0,26 13,3 0,80 3,15 3,35
2,50 50 0,26 7,98 0,85 3,6 3,8
4,00 56 0,26 4,95 0,95 4,4 4,6
6,00 84 0,26 3,3 0,95 5,0 5,2
10,00 80 0,41 1,91 1,05 6,7 7,1
16,00 126 0,41 1,21 1,20 8,6 9,0
25,00 196 0,41 0,780 1,40 9,9 10,3
35,00 276 0,41 0,554 1,40 11,8 12,2
50,00 400 0,41 0,386 1,60 13,6 14,0
70,00 555 0,41 0,272 1,80 16,0 16,4
95,00 740 0,41 0,206 2,00 18,6 19,0
120,00 960 0,41 0,161 2,00 20,3 20,7
Pobierz kartę produktu
