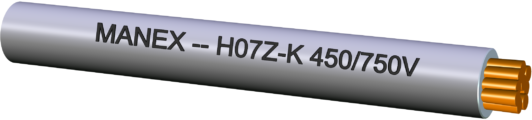

H07Z-K 450/750V

Specyfikacja

Niskonapięciowe przewody elektroenergetyczne na napięcie znamionowe nieprzekraczające 450/750V o specjalnych właściowościach w warunkach działania ognia, bezhalogenowe, o małej emisji dymu.

H07Z-K – przewód wykonany wg normy zharmonizowanej (H), na napięcie znamionowe 450/750V (07), o izolacji z mieszanki bezhalogenowej (Z), z żyłą wielodrutową giętką (K)

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka, kl.5 (wg EN 60228)

Izolacja:
Mieszanka bezhalogenowa, typ EI5 (EN 50363-5)

Temperatura pracy przewodów:
do +90°C



Normy / Specyfikacje

NORMA: PN-EN 50525-3-41

Przewody spełniają wymagania Rozporządzenia REACH i Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Średnica pojedynczego drutu Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
1,5 0,26 13,300 0,7 2,8 3,5
2,5 0,26 7,980 0,8 3,4 4,3
4 0,31 4,950 0,8 3,9 4,9
6 0,31 3,300 0,8 4,4 5,5
10 0,41 1,910 1,0 5,7 7,1
16 0,41 1,210 1,0 6,7 8,4
25 0,41 0,780 1,2 8,4 10,6
35 0,41 0,554 1,2 9,7 12,1
50 0,41 0,386 1,4 11,5 14,4
70 0,51 0,272 1,4 13,2 16,6
95 0,51 0,206 1,6 15,1 18,8
120 0,51 0,161 1,6 16,7 20,9
