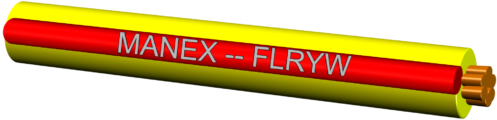

FLRYW

Specyfikacja

Przewody samochodowe jednożyłowe, nisko napięciowe.

FLRYW – przewód samochodowy niskiego napięcia (FL) o zredukowanej grubości izolacji (R), z polwinitu (Y), ze wzmocnioną izolacją (W)

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka (wg ISO 6722-1)

Izolacja:
PVC, klasa C (wg ISO 6722-1)

Temperatura pracy przewodów:
-40°C ÷ 125°C

Normy / Specyfikacje

NORMA: ISO 6722-1; ECE-R 118

Przewody spełniają wymagania Rozporządzenia REACH I Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Konstrukcja przewodnika Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
Ilość drutów Średnica pojedynczego drutu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
0,35 12 0,21 54,4 0,25 1,2 1,4
0,50 16 0,21 37,1 0,28 1,40 1,60
0,75 24 0,21 24,7 0,30 1,7 1,9
1,00 32 0,21 18,5 0,30 1,9 2,1
1,50 30 0,26 12,7 0,30 2,2 2,4
2,50 50 0,26 7,6 0,35 2,7 3,0
4,00 56 0,31 4,71 0,40 3,4 3,7
6,00 84 0,31 3,14 0,40 4,0 4,3
10,00 80 0,41 1,82 0,60 5,3 6,0
16,00 126 0,41 1,16 0,65 6,4 7,2
25,00 196 0,41 0,743 0,65 7,9 8,7
35,00 276 0,41 0,527 0,80 9,4 10,4
50,00 400 0,41 0,368 0,90 11,0 12,2
70,00 555 0,41 0,259 1,00 13,0 14,4
95,00 740 0,41 0,196 1,10 15,3 16,7
