CuPr/17

Specyfikacja

Przewody samochodowe jednożyłowe, nisko napięciowe.

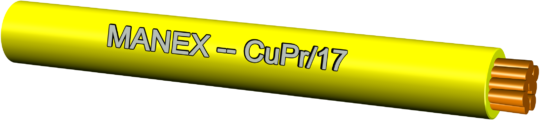

CuPr/17 – przewód samochodowy niskiego napięcia o zredukowanej ściance izolacji, z polwinitu ciepłoodpornego, z żyłą giętką miedzianą.

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka, regularna

Izolacja:
Żywica syntetyczna

Temperatura pracy przewodów:
T3: -40°C ÷ 125°C

Normy / Specyfikacje

NORMA: FIAT 91107/17, ECE-R 117

Przewody spełniają wymagania Rozporządzenia REACH I Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Konstrukcja przewodnika Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
Ilość drutów Średnica pojedynczego drutu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
0,35 7 0,26 52,00 0,20 1,2 1,3
0,50 16 0,21 37,10 0,22 1,4 1,6
0,75 24 0,21 24,70 0,24 1,7 1,9
1,00 32 0,21 18,50 0,24 1,9 2,1
1,50 30 0,26 12,70 0,24 2,2 2,4
2,00 40 0,30 9,42 0,30 2,4 2,6
2,50 50 0,26 7,60 0,28 2,7 3,0
4,00 56 0,31 4,70 0,32 3,4 3,7
6,00 84 0,31 3,10 0,32 4,0 4,3
8,00 112 0,31 2,26 0,40 5,0 5,5
10,00 80 0,41 1,82 0,48 5,3 6,0
16,00 96 0,41 1,16 0,52 6,4 7,9
25,00 126 0,41 0,74 0,52 7,9 9,4
30,00 240 0,41 0,64 1,04 9,6 11
35,00 276 0,41 0,53 1,04 9,6 11,6
50,00 400 0,41 0,37 1,20 11,5 13,5
70,00 555 0,41 0,26 1,20 12,5 15,5
