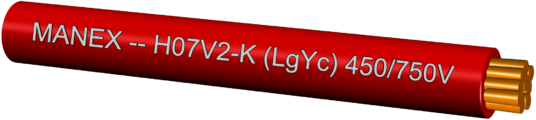

H07V2-K (LgYc) 450/750V

Specyfikacja

Niskonapięciowe przewody elektroenergetyczne, jednożyłowe, ogólnego zastosowania, bez powłoki, o izolacji z termoplastycznego polwinitu (PVC).

H07V2-K – przewód wykonany wg normy zharmonizowanej (H), na napięcie znamionowe 450/750V (07), o izolacji z polwinitu ciepłoodpornego (V2), z żyłą wielodrutową giętką (K)

Dane techniczne

Żyła:
Miedziana, wielodrutowa, giętka kl.5 (wg EN 60228)

Izolacja:
PVC – TI 3 zgodna z EN 50363-3

Temperatura pracy przewodów:
do +90°C

Normy / Specyfikacje

NORMA: PN-EN 50525-2-31

Przewody spełniają wymagania Rozporządzenia REACH i Dyrektywy RoHS.

Charakterystyka techniczna
Przekrój nominalny Średnica pojedynczego drutu Rezystancja w 20°C Grubość ścianki izolacji Średnica zewnętrzna przewodu
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
1,50 0,26 13,3 0,7 2,8 3,4
2,50 0,26 7,98 0,8 3,4 4,1
4,00 0,31 4,95 0,8 3,9 4,8
6,00 0,31 3,30 0,8 4,4 5,3
10,00 0,41 1,91 1,0 5,7 6,8
16,00 0,41 1,21 1,0 6,7 8,1
25,00 0,41 0,78 1,2 8,4 10,2
35,00 0,41 0,554 1,2 9,7 11,7
50,00 0,41 0,386 1,4 11,5 13,9
70,00 0,51 0,272 1,4 13,2 16,0
95,00 0,51 0,206 1,6 15,1 18,2
120,00 0,51 0,161 1,6 16,7 20,2
