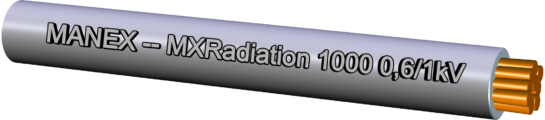

MXR 1000HF 0,6/1kV

Spécification

Câbles de puissance et de commande utilisé dans les installations électriques ferroviaires, à une résistance au feu spécifique. Câbles à poser dans les installations recouvertes à l’intérieur et à l’extérieur des véhicules ferroviaires pour liaison des parties fixes et mobiles.

Donées techniques

Âme:
Cuivre, classe 5 (EN 60228)

Isolation:
Mélange polyoléfinique, sans halogéne, retardant de flamme (HFFR) – rayonnement réticulé

Tension nominale AC:
U0/U 600/1000V

Tension nominale DC:
U0/U 900/1500V

Température max. en service continu:
90°C

Rayon de courbure du câble [mm]:
Installation fixe:
D ≤ 10 mm 3 x D ; D > 10 mm 4 x D
Installation pour perturbation:
D ≤ 10 mm 5 x D ; D > 10 mm 6 x D
Installation pour perturbation fréquante:
10 x D
________________________________________
D – section du câble

Normes et spécifications

Normes: PN-K 02511:2000

Câbles conformes aux exigences du règlement REACH et à la directive RoHS.



Caractéristiques techniques
Section nominale Diamètre d’un fil Résistance en 20°C Épaisseur de paroi de l’isolant Diamètre extérieur du câble
(max.) (max.) (nom.) (min.) (max.)
mm2 mm mΩ/m mm mm
0,75 0,21 26,7 0,6 2,1 2,3
1,00 0,21 20,0 0,6 2,35 2,55
1,50 0,26 13,7 0,6 2,6 2,8
2,50 0,26 8,21 0,6 3,2 3,4
4,00 0,31 5,09 0,6 3,85 4,05
6,00 0,31 3,39 0,8 4,55 4,85
10,00 0,41 1,95 1,0 5,7 6,0
16,00 0,41 1,24 1,25 7,15 7,45
25,00 0,41 0,795 1,25 8,7 9,1
35,00 0,41 0,565 1,25 10,0 10,4
50,00 0,41 0,393 1,45 11,7 12,1
70,00 0,41 0,277 1,9 14,05 14,55
95,00 0,41 0,21 1,5 15,65 16,15
120,00 0,41 0,164 1,5 17,6 18,2
